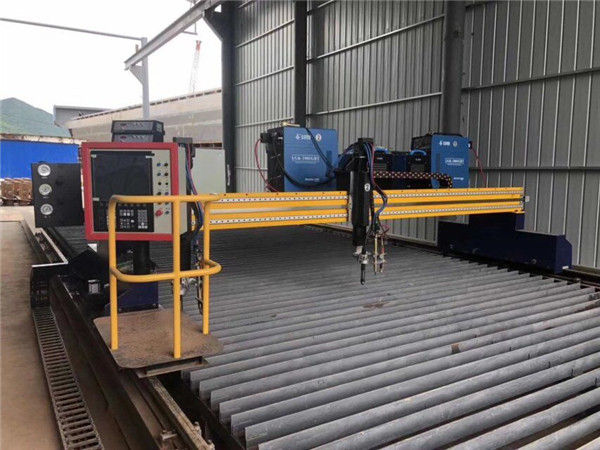

Machine de découpe plasma à portique 3mx8m
Informations de base

N ° de Modèle: 3MX8M
Gaz de coupe: oxygène + acétylène ou propane
Système CNC: Beijing Start CNC
Moteur et pilote: Stepper & Nbsp; Moteur et pilote
Logiciel: logiciel Fastcam
Précision mobile: 0.01mm par étape
Mode d'entraînement: guidage linéaire et engrenage
Méthode de refroidissement de la torche de coupe: refroidissement à l'air ou à l'eau
Courant: Source de coupeur de plasma 30-400A
Délai d'exécution: 7 jours
Logiciel Nest: Fastcam
Spécification: 3000X8000MM



Caractéristiques

Structure 1.Allwelded, axe Y, X avec crémaillère et entraînement de guidage linéaire, axe Z avec levage automatique électrique, pour assurer une vitesse et une qualité de coupe.
2. Machine avec système de lubrification, système d'extraction de fumée automatique et anti-poussière. 3.La configuration est très simple, toutes sortes de graphiques de CAO peuvent être lus directement par notre système via U-disk. Le logiciel peut être automatiquement édité.
4.L'interface Udisk collée et le logiciel de conversion automatique du code de découpe pour le dessin CAO, le dessin CAO peut être entré directement dans la machine de découpe par le biais du disque en U.
5.Les astuces pour chaque opération sont affichées à l'écran à tout moment, afin que les opérateurs puissent utiliser notre système sans formation ni lecture préalable.
Voyants 6.Collocated pour divers attelages. Le diagnostic d'attelage est clair en un coup d'œil et la maintenance est pratique et rapide.
7.Il y a des clés nécessaires pour la commande de mouvement dans le chariot de la torche, afin que l'opérateur puisse facilement déplacer la torche au bon endroit.
8. Avec point d'arrêt ou interruption de l'alimentation, fonction de mémoire.

Paramètre

prénom Machine de découpe CNC à portique
Modèle3000 × 6000 × 13000 × 6000 × 1A3000 × 6000 × 1 + 1A
Types de coupeOxy carburantPlasmaOxy-fuel et plasma
StructurePortique double disque
Voie et rail de guidage3000 × 6000mm
Taille de coupe efficace2400 × 4500mm
TransmissionChariots principaux longitudinaux et transversaux: à pignon et crémaillère Chariot transversal à esclaves: ceinture en acier
Tube TransmissionTransversal: chaîne de retenue en plastique industriel;

Longitudinal: Poulies suspendues ou chaîne de traction

Épaisseur de coupe6-150 mm en acier doux



2-40mm en acier doux, acier inoxydable, laiton, aluminium, etc. (dépend de la capacité du plasma)Oxy-fuel 6-150 mm;

Plasma: dépend de la capacité du plasma;

N ° de la torche1 (2 est une option)1 (2 est une option)2
Contrôle de la hauteur de la torche (THC)Commande de torche motorisée (CAP auto THC en option)Tension d'arc automatique THC



Tension d'arc automatique THC pour la découpe au plasma

Commande de torche motorisée pour le coupage oxy-fuel
